間距微縮化背景下，影響Mini LED屏幕錫膏印刷性能的因素有哪些？接下來，聯誠發小編就帶大家一起來看看！

隨著間距微縮化的發展需求，以及各大封裝廠在工藝與設備精度的不斷提升，Mini LED屏幕應用的芯片尺寸從5x9mil逐漸演變到如今的3x5mil，甚至更小。芯片尺寸的縮小，意味著同等單位面積的顯示或者背光單元可以排列更多的LED芯片，而這也對于芯片貼裝提出了更高的要求。

其中，最顯著的變化在于線路板的焊盤尺寸變小，同時對應的印刷鋼網開孔也隨之變小。實際上，開孔越小，對于錫膏的印刷效果要求越高，對工藝的管控就越嚴格。

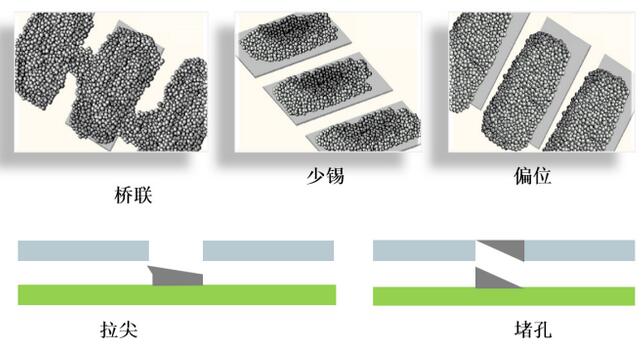

從生產制造環節來看，影響錫膏印刷的三大要素為鋼網（Stencil）、刮刀（Squeegee）、錫膏（Solder paste），統稱為3S因素。根據SMT source研究顯示，接近65%的焊接不良來源于錫膏印刷的缺陷，其中印刷的不良表現集中在橋聯、少錫、偏位、堵孔、拉尖等。

然而，持續維持良好印刷性能的關鍵可以從以下三個方面去認識：

1、鋼網（Stencil）

鋼網組成：一般由網框、不銹鋼片、張網、張網膠水組成。

常用鋼網按照制作工藝可以分為：化學蝕刻、激光、電鑄三大類。

1）化學蝕刻：使用化學藥液蝕刻工藝，一次成型，成本較低，開孔內壁粗糙，位置精度較低，不環保。

2）激光：由激光切割成型，是目前行業內最常用的鋼網，直接采用數據文件制作，減少了制作誤差環節，精度高，但需要逐個切割，速度不快。開孔內壁相對光滑，開孔上小下大，有助于錫膏釋放。目前絕大多數SMT應用采取該工藝制作鋼網。

3）電鑄：是通過將鎳金屬沉積在底板或模板上而形成金屬層的一種金屬成型工藝。電鑄鋼網孔壁光滑，倒梯形結構，達到目前最 好的錫膏釋放效果，另外由于電鑄工藝本身的特性，在孔的邊緣形成稍微高出鋼片厚度的環狀突起，錫膏印刷時相當一個“密封環”，在印刷時這個密封環有利于鋼網與焊盤或阻焊膜緊密貼合，阻止錫膏向焊盤外側滲漏，缺點是成本較高。

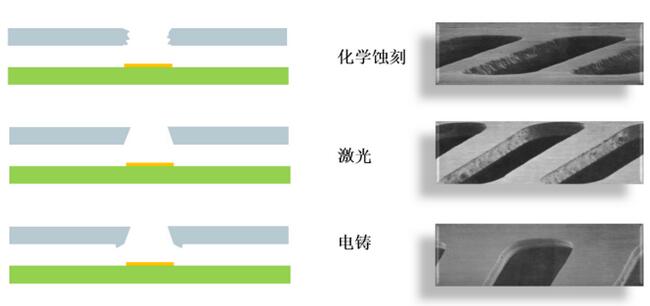

如下圖所示：

在Mini LED的印刷工藝中，由于開孔越來越小，孔壁的粗糙程度直接影響錫膏印刷后的釋放，因此多數客戶采用激光開孔后進行電拋光工藝，將鋼網的孔壁拋光打磨，進一步改善開口孔壁，使其孔壁更加光滑。

同時，鋼網廠商增加了納米涂層工藝，使得錫膏在鋼網上不易附著，減少了鋼網清洗次數和堵孔概率，進一步提升了生產效率和印刷品質。

2.刮刀（Squeegee）

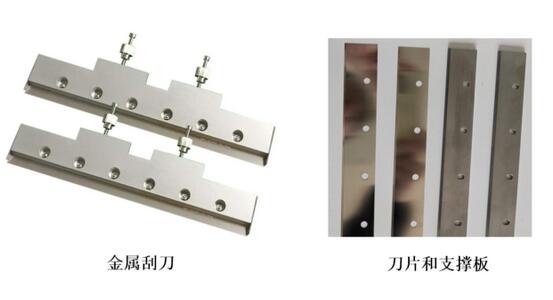

常見有兩種刮板類型：橡膠或聚氨酯(polyurethane)刮板和金屬刮板。目前大多數印刷工藝采取不銹鋼刮刀。刮刀角度在45-60°時，錫膏滾動特性較好，有助于下錫。同時由于金屬材質，在較高壓力下刮刀不易發生形變，不會將錫膏從開孔處挖出，導致少錫現象。

刮刀使用過程注意事項：

1）印刷結束后，清潔刮刀表面以及夾具縫隙的硬塊錫膏，清潔完畢后放置于固定區域，防止人為碰傷或者刮傷。

2）要求每月對刮刀進行保養確認刮刀是否有破損或者變形，保證印刷性能。

3.錫膏 （Solder paste）

錫膏是由錫粉和助焊劑組成，錫膏和助焊劑的性能直接影響錫膏在鋼網上的印刷滾動和脫模效果。

1）滾動效果：錫膏中超過80%的組分是錫粉，其中錫粉的粒徑集中度&球形度是直接影響性能的兩大因素。聚峰錫業應用超聲多級霧化技術，使得錫粉粒徑集中度超過IPC要求的80%，達到90%以上，同時多級霧化去除掉異形球，保證錫粉球形度。

2）脫模效果：聚峰應用于Mini LED的錫膏采用獨特的助焊劑配方體系，在體系中添加高效脫模劑，在印刷脫模時可有效脫離網孔，減少印刷不良。
