縱觀整個LED顯示屏的發展史，燈珠一直在不斷的更新迭代。由于LED顯示屏為應用型創新的屬性，毫不夸張的說，其關鍵器件燈珠的變化引導著LED顯示屏的變化，燈珠的發展引領著LED顯示屏的發展。接下來，聯誠發小編就帶大家聊聊LED顯示屏燈珠。

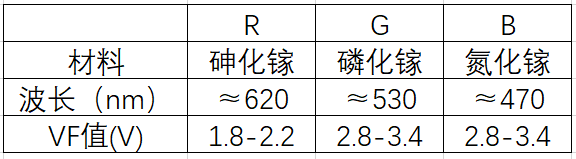

LED顯示屏流光溢彩，演繹著五彩斑斕的世界和人生百態。而五彩繽紛的顏色其實只通過不同灰階的紅、綠、藍三種顏色疊加而來，所以我們稱紅、綠、藍為顯示行業的三基色。不同的材料發不同的光。紅、綠、藍芯片因材料不同所以有如下區別：

早期發光芯片的尺寸在10*13mil左右，為了滿足顯示屏廠家生產工藝需求，上游的封裝廠會將其封裝起來，從本人入行截止到目前，按時間順序有以下種類的封裝形式：

①直插式封裝（DIP）

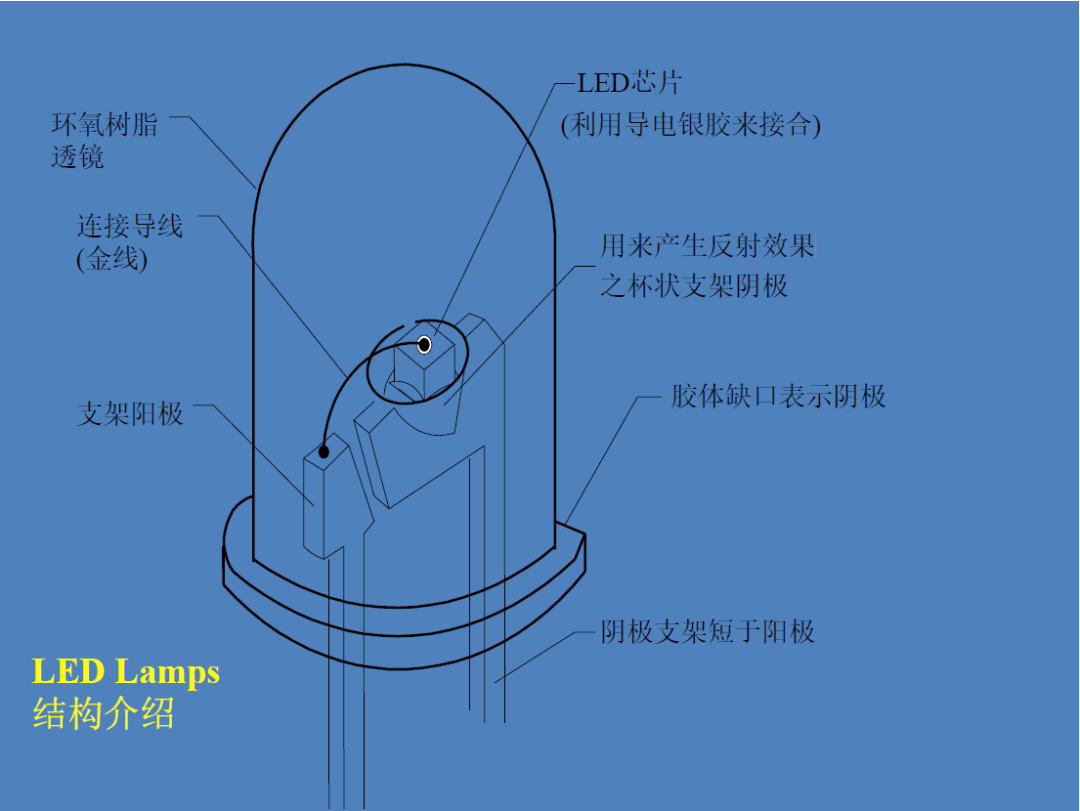

上圖是典型的直插燈珠封裝圖解。LED發光芯片陰極通過銀膠（導電膠）固定在陰極支架的反光杯里，陽極通過金線綁定到陽極支架上，然后整體通過環氧樹脂封裝起來，這樣就形成了一顆直插LED燈珠。兩個支架分別作為LED燈珠的正負極，只需要給兩極通電，便可將其點亮。

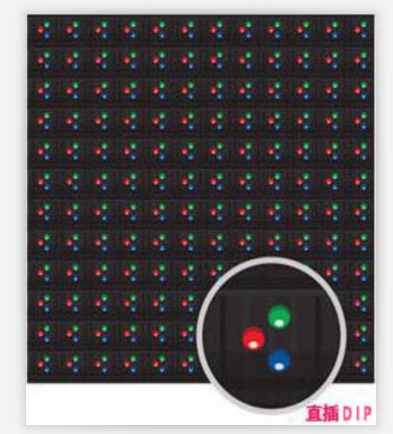

直插燈珠做成的LED顯示屏模組是下圖這樣的：因?yàn)橛玫男酒?，其亮度很高，但其價格貴，生產效率低，且紅綠藍三種芯片是分別獨立封裝，像素點成明顯的顆粒狀、無法做到更小的間距。其型號經歷了546、346、246的縮小迭代，但246能做的最小間距也才P7.62左右，且不穩定工藝難度大，所以現在市場上所見直插燈珠型號基本都為346。

為了解決三顆燈珠獨立封裝體積大、效率低等問題，少數廠家推出了三合一封裝的直插燈珠，因這種燈珠生產設備與常規直插不一樣，加上生產直通率不高，目前行業只有個別廠家在使用。

②表貼式封裝（SMD）

隨著LED顯示屏間距的不斷變小，SMD燈珠開始被大量應用，其分為TOP型、CHIP型兩大類。

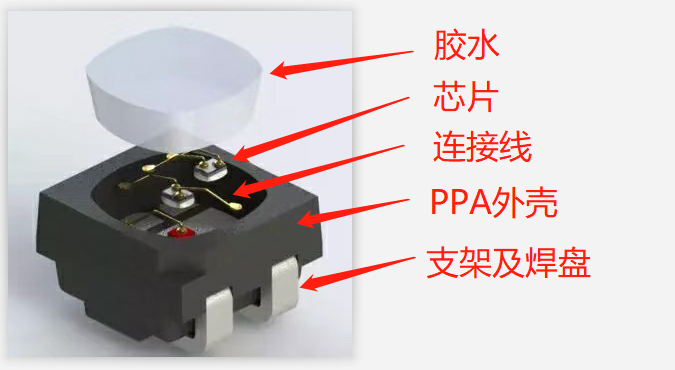

1.TOP型

TOP型也稱支架型，他是將紅綠藍三顆發光芯片同時封裝。如圖紅光芯片一個電極通過導電膠固定并與支架連接，另一極通過金線與支架綁連接。藍綠光芯片通過導電膠固定在放紅光芯片的支架上，兩個電極分別通過金線與支架綁定連接。（這里放芯片的支架如果是芯片的正極我們稱之為共陽燈珠，反之為共陰燈珠）。PPA外殼密封并形成反光杯，反光杯里填充透明膠水（通常為環氧樹脂）以便出光。支架在底部折彎形成貼片焊盤。

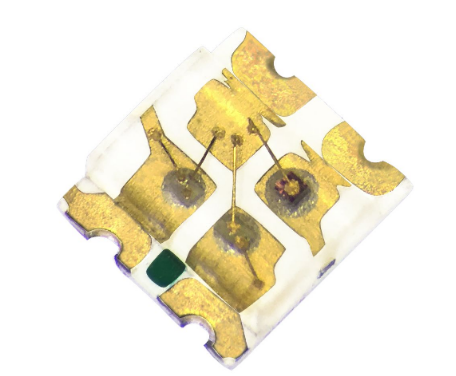

2.CHIP型

TOP型因?yàn)橹Ъ芟拗屏似涑叽缱冃?，?dāng)燈珠變小到一定程度時，便只能采用CHIP型封裝，目前1010是個分界線，1010以下CHIP型，1010以上TOP型，1010既有TOP也有CHIP。如上圖，底部是一塊PCB基板，TOP型里的支架在CHIP型里變成了PCB線路，底部焊盤通過PCB基板邊緣的半圓孔形成，芯片固定方式不在贅述，芯片上端通過 molding工藝成型一層膠水（通常為環氧樹脂）。

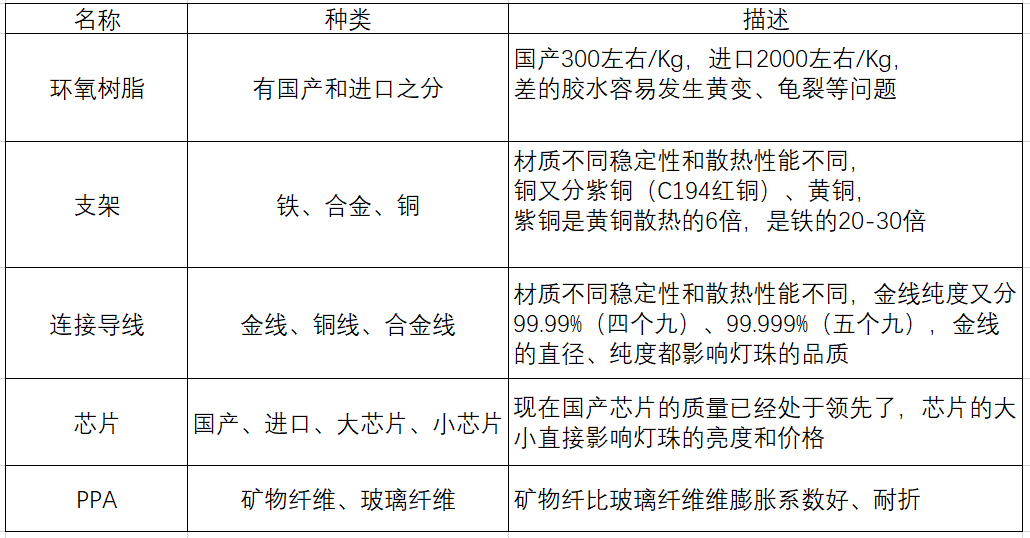

不管直插燈珠還是表貼燈珠，相同的封裝型號價格可以相差甚遠，主要是因?yàn)槠溆昧蠜Q定的，材料不同有如下不同：
