戶外LED顯示屏DIP和SMD封裝的區別

發布者：聯誠發 時間：2016-12-27 08:53 瀏覽量：9489

　　在LED全彩顯示屏生產流程中，封裝是相當重要的化解，如今，市場上有2種常見戶外LED顯示屏封裝方式：DIP和SMD封裝。這兩種封裝區別是什么，又有哪些優劣，深圳市LED顯示屏廠家聯誠發LCF接下來為您解答：

　　LED顯示屏封裝的作用是什么？

　　將外引線連接到LED顯示屏芯片的電極上，同時保護好LED顯示屏芯片，提高了發光效率和散熱環境，進而提升LED的壽命。

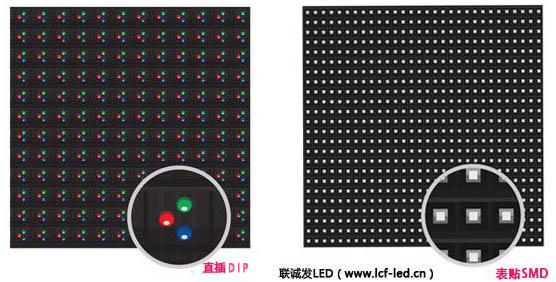

　　LED顯示屏直插DIP和封裝SMD對比效果圖

　　一.DIP封裝

　　DIP封裝，是dual inline-pin package的縮寫,俗稱插燈式。是最先發展起來的。LED燈珠是由廠家生產，再由LED模組和LED顯示屏廠家將其插入到LED的PCB燈板上，經過波峰焊接制作出DIP的半戶外模組和戶外防水模組。

　　但是受制于燈珠的直徑影響，目前只能做到P6。其他的P5、P4甚至更高密度的戶外LED顯示屏，卻是不能做出來。但是直插的防護性能好，但視角不好精確固定，一般在100-110之間，并且能耗高，不環保，所以只適合做室外的小間距LED顯示屏，目前在戶外P10-P20還有較大的市場份額。

　　而且采用DIP封裝方式生產，流程復雜，不易機械化生產，并且生產效率低。另外DIP生產廠家眾多，沒有很高的技術和設備門檻，競爭激烈，很多廠家使用劣等的原材料和PCB板，降低成本來爭取市場份額，質量低，幾乎沒有完善的售后保證。

　　二.SMD封裝方式

　　SMD封裝，意為：表面貼裝器件，它是SMT元器件中的一種。表面貼裝元件在大約二十年前推出，并就此開創了一個新紀元。在很長一段時間內人們都認為所有的引腳元件最終都可采用SMD封裝。SMD技術在LED戶外顯示屏中運用廣泛。

　　我們經常說的額標貼三合一，其實是SMD技術的一種，是指將RGB三種不同顏色的LED晶片封裝的SMT燈按照一定的間距封裝在同一個膠體內.

　　標貼三合一戶外全彩LED顯示屏優勢如下：整屏視角相對直插屏較大，且表面可以做光漫反射處理，得出的效果沒有顆粒狀，顏色飽和度高、勻色性好。三合一整體平整度方面更加容易控制，一直是高清戶外LED顯示屏所采用的標準技術。

　　隨著最近幾年技術發展和生產工藝的不斷改進，SMD發展飛速，成本降低很多，是目前LED室內顯示屏的主流產品。而且已向戶外市場快速發展，但亮度和防水防潮、一直是其難以克服解決的。相信整個行業不斷發展，戶外LED顯示屏發展是表貼方向。
