MiniLED背光顯示模組中一個重要的問題，就是如何優化光暈效果，同等重要的是，如何量測和評價光暈，以便知道所做的優化提升了多少效果。

本文介紹了三星近期提出的一種MiniLED背光顯示器的光暈的量測方法，來量化實際對比度隨光暈效應視角和長度的變化。評價指標一：光暈長度在進行主觀評價實驗之前，嘗試對光暈長度進行量化。使用了3款MiniLED液晶顯示器：分別為17.3'' 240分區、32'' 576分區、65'' 792分區。這3款顯示器的D/I 值（分區數/英寸）分別是：13.9、18.0和12.2。作為補充，同時采用了15.6''和65''的自發光顯示器，其像素?cái)?shù)量即認為是分區數，分別為：531,692區、127,606區。在這5個顯示器上測量了L10圖像的亮度為400cd/m2，然后用黑色掩膜覆蓋掉。

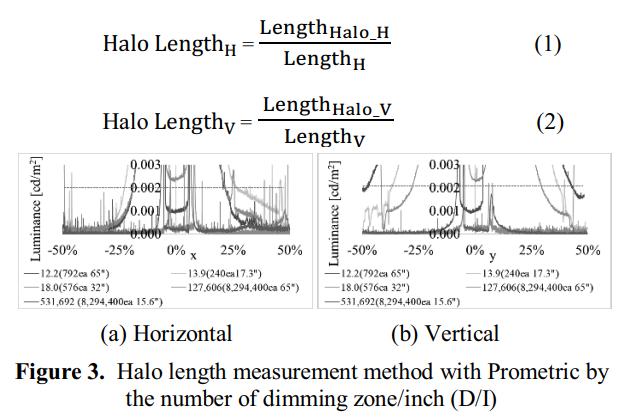

結合人因?qū)嶒?yàn)之后，光暈被定義為從白色顯示區的邊緣，到光暈亮度比黑色背景亮度高0.002cd/m2的區域?？紤]到顯示器的尺寸，光暈長度定義為：光暈長度 / 顯示器的長度。在垂直方向和水平方向均使用了光暈長度。

通過上述方法和量測結果看，分區數/英寸的比值（D/I）越大， 光暈在垂直和水平方向上的平均長度越小。

為了驗證暈長定義的意義，對年齡在20～40歲之間的參與者進行了主觀評價實驗。參與者的任務是指定光暈在水平方向和垂直方向結束的位置。觀察距離為0.65m，30°視 角，與Rtings條件相似。同樣是使用了上述5款產品。下圖顯示了感知的暈長，以及感知的暈長和計算的暈長之間的相關性，兩者呈顯著相關(R2=0.9566)。因此認為，光暈長度可以作為反映用戶對實際對比度體驗的指標之一。

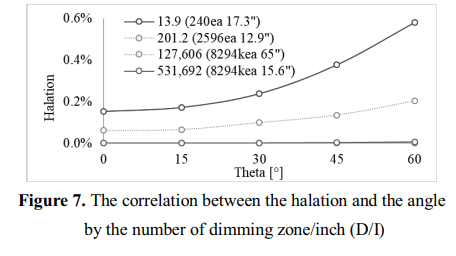

評價指標二：角度光暈由于光暈會隨觀看角度的變化而變化，因此有必要根據觀看角度對光暈進行量化。利用IDMS光暈，觀察了4種產品在視角上的變化。結果表明，當4種顯示器的視角越大，光暈度越高時，正視(0°)的IDMS光暈度最低。因此，將視角上的方差定義為“角度光暈”，并對其進行評估。

基于IDMS光暈定義，提出了一種量化光暈在視角上的方差的圖像質量評價方法，稱為角度光暈。

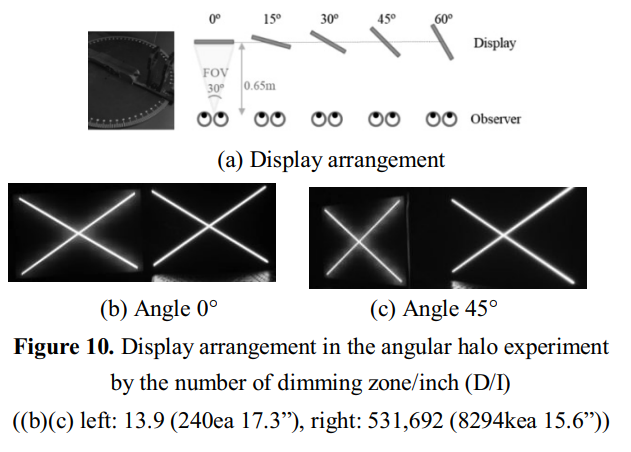

實驗選擇了一 個240分區(17.3")的MiniLED液晶顯示器和一個8294400分區(15.6")的自發光顯示器（分區數即等同于像素?cái)?shù)量）。

為了比較相同條件下的兩臺顯示器，對比度設為80000:1，同時，光暈長度評估值(L10:400cd/m2，全屏黑色圖案:0.0005cd/m2)相同 。

光暈值=100%（H10的中心亮度-全黑場的中心亮度）/L10圖像的中心亮度

在0-45度計算計算每個光暈值，取最大值作為此顯示器的角度光暈

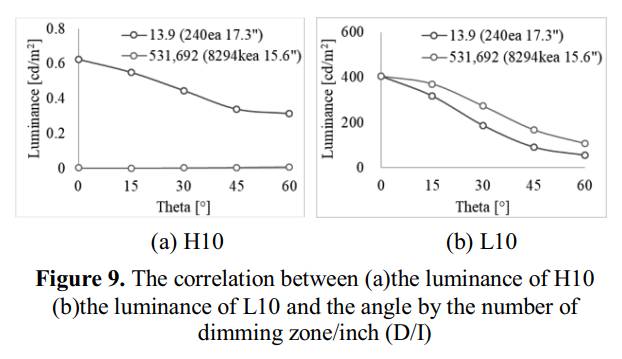

分區數/英寸（D/I）為531,692(15.6"）顯示器，光暈值為0.003%，正面(0°)和側面(45°)的性能值都很好。而D/I為13.9（17.3“）顯示器，正面(0°)為0.153%,側面(45°)為0.377%。證實了分區數/英寸（D/I）越大，角度光暈的強度越小。

進一步通過人因?qū)嶒?yàn)驗證：人眼實際的視角光暈感知，與上述公式定義的角度光暈值，吻合度非常高。

結論1、感知暈長和計算暈長之間的顯著相關(R2=0.9566)，可以采用如下方式評價“光暈長度”：光暈定義為從白色顯示區的邊緣，到光暈亮度比黑色背景亮度高0.002cd/m2的區域，考慮到顯示器的尺寸，光暈長度定義為：光暈長度 / 顯示器的長度。2、了感知角暈與計算角暈之間的顯著相關(R2=0.8659)，可以采用如下方式評價角度光暈：光暈值=100%（H10的中心亮度-全黑場的中心亮度）/L10圖像的中心亮度在0-45度計算計算每個光暈值，取最大值作為此顯示器的角度光暈值。
